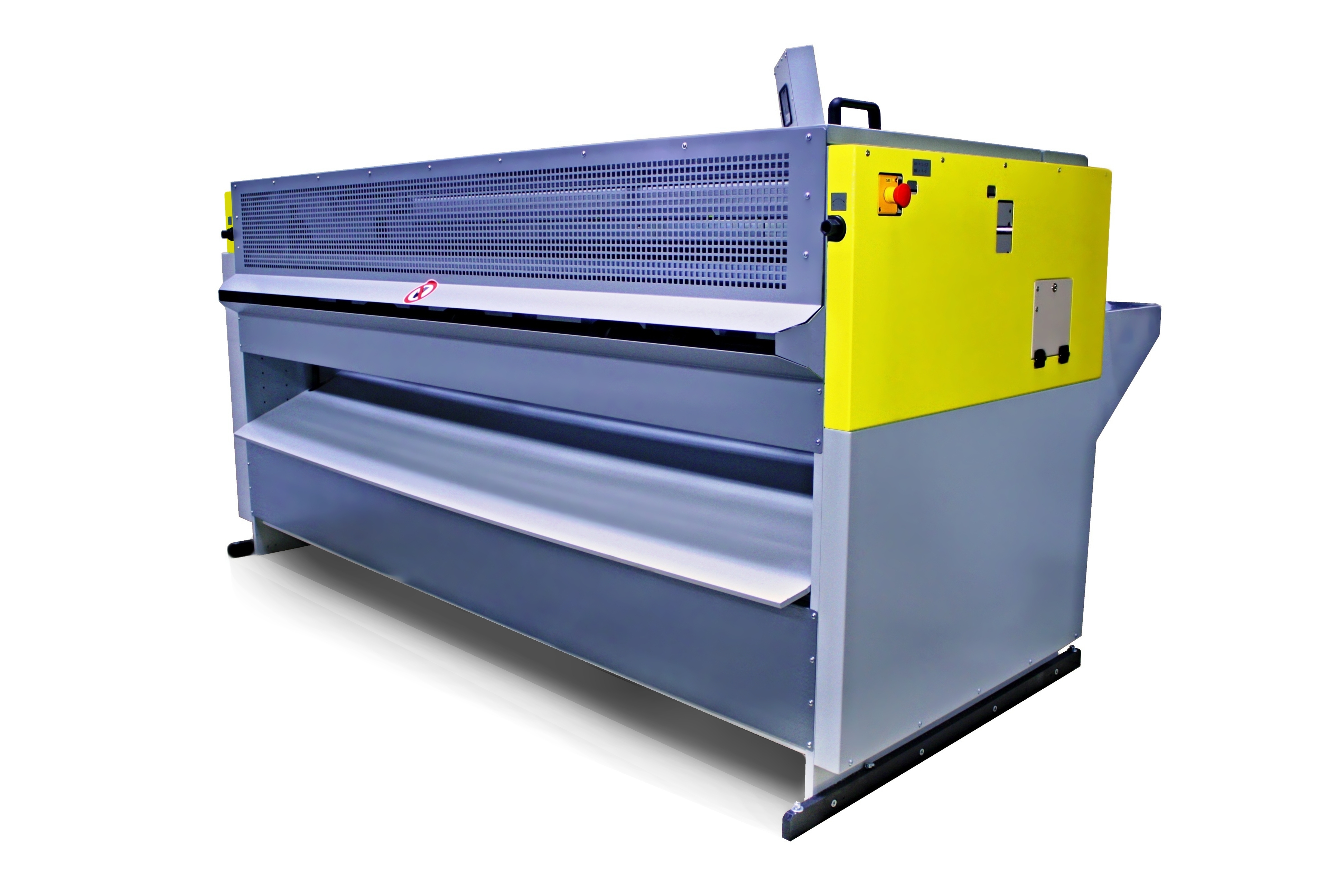

ECOMATIC 18 a 23

Ecomatic 18-23





Vyráběné Modely:

  • Ecomatic DC – přídavný výsek (100mm)
  • Ecomatic – samostatný stroj

Účel zařízení

Poloautomatický stroj pro výrobu slotovaných krabic a přířezů řady ECOMATIC je navržen pro profesionální a efektivní výrobu přepravních obalů (klopových a víkových krabic z vlnité lepenky) s možností přídavného výseku (např. otvory pro ruce). Na stroji lze též vyrábět mřížky nebo pouze řezat a rylovat lepenku napříč i podél. Výroba základních slotovaných krabic (zejména řady FEFCO 02xx, FEFCO 03xx a dalších) je možná z třívrstvých a pětivrstvých vlnitých lepenek.

Popis

Základní části stroje – vlastní stroj a manuální nakládací stůl. Vlastní stroj pak zpracovává lepenku, přičemž je schopen provádět následující operace:

  • slotování, příčné a podélné rylování
  • příčné řezání (sekání) s možností současného odseku záložek (v případě FEFCO 02xx)
  • podélné řezání
  • přídavný výsek (tvarové výseky a dodatečné řezy)

Stroj může dle požadavků zákazníka také disponovat výbavou pro dvou či tří-produkci.
Programování stroje a zadávání parametrů je jednoduché a rychlé díky barevnému dotykovému panelu. Zadávat se musí jen nezbytné údaje, zbytek si je schopen program dopočítat sám. Na základě údajů poskytnutých strojem je velmi jednoduché nastavit manuálně polohy slotovacích a rylovacích nožů, rylovacích a řezacích kol, záložkových nožů atd. Díky tomu lze stroj snadno a rychle přenastavit na jinou zakázku během několika málo minut za pomocí jednoho imbusového klíče.

  • Rada Ecomatic

  • Typ vlnité lepenky
  • Rozmezí tloušťky vlnité lepenky
  • Maximální rozměry vlnité lepenky (Š x D)
  • Minimální rozměry vlnité lepenky (Š x D)
  • Gramáž vlnité lepenky
  • Jednoprodukce
  • Víceprodukce
  • Maximální celková délka nože v přídav. výseku
  • Elektrické napájení
  • Maximální současný příkon
  • Tlak vzduchu
  • Spotřeba stlačeného vzduchu
  • Rozměry stroje (D x Š x V)
  • Váha stroje
  • Automatický nakladač
  • Automatický vykladač
  • Možnost zkrácení kartonu
  • ECOMATIC 23 DC

  • 3, 5 VVLTyp vlnité lepenky
  • 2 – 10 mmRozmezí tloušťky vlnité lepenky
  • 2300 mm x neomezenáMaximální rozměry vlnité lepenky (Š x D)
  • 200 mm x 650 mmMinimální rozměry vlnité lepenky (Š x D)
  • 300 – 1200 g / m2Gramáž vlnité lepenky
  • 250 – 450 ks / hodJednoprodukce
  • až 1700 ks / hodVíceprodukce
  • 100 x 2300 mmMaximální celková délka nože v přídav. výseku
  • 3 x 400V; 50HzElektrické napájení
  • 9,5 kWMaximální současný příkon
  • 8 – 10 barTlak vzduchu
  • 10 l / minSpotřeba stlačeného vzduchu
  • 2,3 m x 2,7 m x 1,6 mRozměry stroje (D x Š x V)
  • 2,9 tVáha stroje
  • Možnost zkrácení kartonu
  • POPTAT ECOMATIC

Podporované FEFCO

ECOMATIC 18&23:

  • 0200, 0201, 0202, 0203, 0205, 0208, 0209, 0214, 0230, 0231
  • 0300, 0301, 0306, 0310, 0312, 0313, 0320, 0331
  • 0404, 0405, 0409, 0411, 0412, 0413, 0452, 0453, 0454, 0455
  • 0501, 0502, 0503, 0504, 0505, 0507, 0509, 0510
  • 0621
  • typ 09xx
  • a řada individuálních konstrukcí

ECOMATIC 18&23 DC:

  • předchozí +
  • 0204, 0206, 0228, 0229
  • 0302, 0325
  • 0400, 0401, 0402, 0403, 0406, 0410, 0441, 0456, 0458
  • 0511, 0512
  • 0601, 0602, 0605, 0606, 0607, 0608, 0610, 0615, 0616, 0620
